SuperGlue：注意力与最优传输如何完成局部特征匹配

本文介绍 Paul-Edouard Sarlin、Daniel DeTone、Tomasz Malisiewicz 和 Andrew Rabinovich 在 CVPR 2020 的工作 SuperGlue: Learning Feature Matching with Graph Neural Networks。文章沿着“局部描述符的歧义 → 图内与图间的信息交换 → 允许无匹配点的部分分配 → Sinkhorn 训练与位姿实验”展开，并对 dustbin 的质量约束作具体推导。

两幅图像都拍到同一栋楼的一排窗户时，每个窗角的局部图像块都很相似。即使特征描述符足够稳定，也可能无法独立判断某个窗角对应哪一扇窗。场景边缘还会出现只在一幅图中可见的点，它们没有真实对应，最近邻搜索却总能找到一个“最相似”的候选。

经典匹配流程通常先独立提取两幅图的局部特征，再做最近邻搜索，接着用互检、比值检验或学习型内点分类器删除可疑匹配，最后用 RANSAC 估计几何关系。这个流程能降低误匹配，但一旦真实对应点没有进入最近邻结果，后续过滤很难把它找回来。互检还主要检查双方是否相互偏好，无法利用图中其他点提供的上下文。

SuperGlue 的切入点是学习匹配过程本身。它接收前端已经提取的关键点和描述符，让点在同一幅图以及两幅图之间交换信息，然后对所有候选点对评分，最后在整张评分矩阵上求一个满足容量约束的分配。作者因此把它放在局部特征前端与位姿估计后端之间，称为可学习的 middle-end。它不负责重新检测关键点，也不直接输出相机位姿。

这条链路有两个互相依赖的问题。注意力网络要回答“面对当前两幅图，这一对点到底有多可信”；最优匹配层要回答“所有被认为可信的点对能否同时成立”。前者让描述符利用上下文，后者要求每个点至多参与一条真实匹配，并允许点没有对应。两者的输入、输出和约束可以先在同一张图里看清。

图中前半段生成匹配分数，后半段形成部分分配。图内、图间注意力对分数的作用与 Sinkhorn 对整张表的作用不同；如果只保留其中一半，分别会失去上下文消歧或整体约束。

1. 为什么匹配不能只看最近邻

先看一个不涉及神经网络的小例子。图像 $A$ 中有 $A_1,A_2$ 两个点，图像 $B$ 中有 $B_1,B_2$ 两个点。假设它们的局部相似度如下，数值仅用于说明分配结构，并非论文实验数据：

相似度	$B_1$	$B_2$
$A_1$	0.91	0.90
$A_2$	0.89	0.20

逐行选最大值时，$A_1$ 和 $A_2$ 都选 $B_1$。互检会保留 $A_1\leftrightarrow B_1$，却丢掉 $A_2$。如果要求两对匹配共同成立，那么 $A_1\leftrightarrow B_2$ 与 $A_2\leftrightarrow B_1$ 的分数和为 $1.79$；另一种一对一组合的分数和只有 $1.11$。$A_1$ 对 $B_2$ 只是第二近邻，放到整张表里却参与了更合理的组合。

这个例子仅说明独立选择与联合分配会得到不同结果。真实图像中还需要判断分数本身是否可靠。例如，重复窗户的多个候选都可能很相似，而一个被遮挡点面对的所有候选都可能是错的。因此，SuperGlue 一方面通过上下文改变这些分数，另一方面给“无匹配”保留出口。

令图像 $A$ 有 $M$ 个关键点、图像 $B$ 有 $N$ 个关键点。每个点的输入由位置、检测置信度和视觉描述符组成：

$$p_i=(x_i,y_i,c_i),\qquad d_i\in\mathbb R^D.$$

最终的软匹配矩阵 $P\in[0,1]^{M\times N}$ 需要满足原文式（1）：

$$P\mathbf 1_N\leq\mathbf 1_M, \qquad P^{\mathsf T}\mathbf 1_M\leq\mathbf 1_N. \tag{1}$$

第一条限制每个 $A$ 点在所有 $B$ 点上的总匹配质量，第二条限制每个 $B$ 点被所有 $A$ 点占用的总质量。小于号使两侧的点都可以没有对应。若只对每一行做 softmax，行和会被强制为一，也没有列方向的容量竞争；它无法直接产生原文定义的部分分配。

这一表述说明论文并不是在最后简单“选几个最高分”。分数来自网络，分配则是带约束的优化问题。下面先看网络如何让分数包含两张图的结构信息。

2. 两张图中的关键点怎样交换信息

2.1 位置进入描述符，但不直接充当几何解

输入的视觉描述符 $d_i$ 通常来自单幅图像。它概括点附近的外观，却不知当前要与哪幅图匹配。SuperGlue 将位置和检测置信度经过一个 MLP 编码，再加到视觉描述符上：

$$x_i^{(0)}=d_i+\operatorname{MLP}_{\mathrm{enc}}(p_i). \tag{2}$$

$x_i^{(0)}$ 是注意力网络中的初始点状态。坐标使网络可以比较点群布局；置信度使检测器对该点可靠性的判断也进入后续计算。这个加法并没有产生相机位姿或极线方程，它只是让网络在处理外观时不丢掉位置证据。

论文把两组点放在一张具有两类边的图中。同一幅图里的点彼此通过 self edge 相连；不同图像的点通过 cross edge 相连。self edge 对应自注意力，允许一个点查看本图的其他点；cross edge 对应交叉注意力，允许它查看另一幅图的候选。两类边都覆盖相应集合中的全部关键点，不预设一个固定的局部邻域。

这里的“图神经网络”可以按消息传递来理解：节点保存点状态，边决定本层可以从哪里收集消息。不同于需要先构建三维场景图的做法，这张图直接由两组已检测的二维关键点构成。

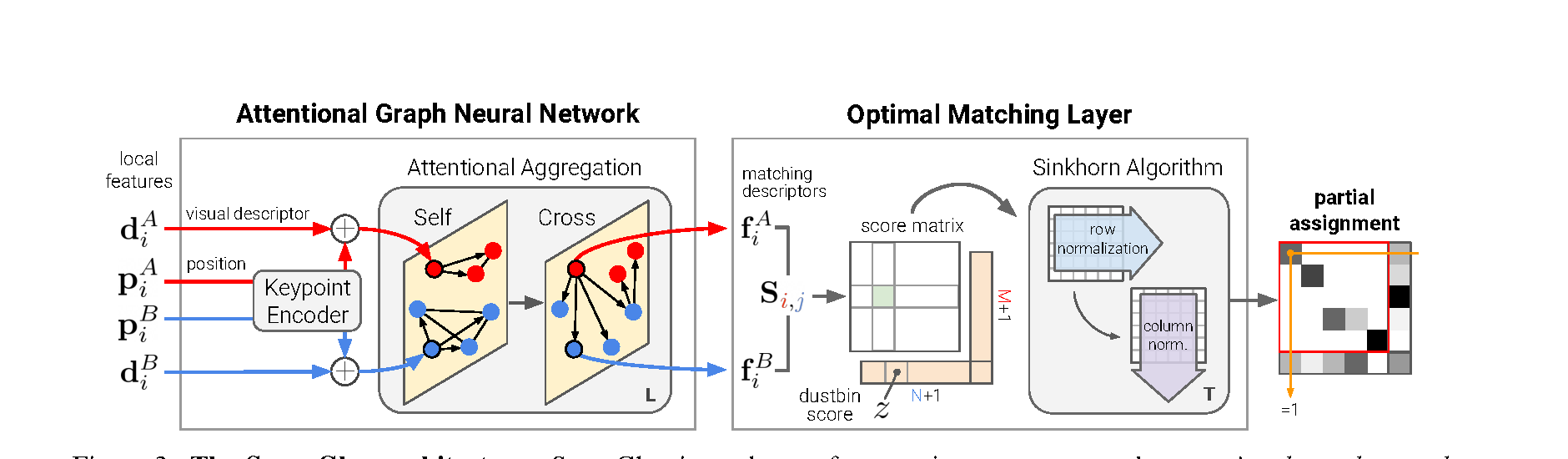

原论文图 3。左侧交替进行图内自注意力和图间交叉注意力，生成依赖图像对的匹配描述符；右侧计算点对分数、加入 dustbin，再通过 Sinkhorn 迭代得到部分分配。图中 $M,N$ 分别表示两幅图中的关键点数。

2.2 自注意力与交叉注意力承担不同的工作

给定目标点 $i$ 和当前边类型 $E$，其消息是连接到它的来源点的加权和：

$$m_{E\to i} =\sum_{j:(i,j)\in E}\alpha_{ij}v_j, \qquad \alpha_{ij}=\operatorname{softmax}_{j}(q_i^{\mathsf T}k_j). \tag{4}$$

查询 $q_i$ 来自目标点的当前状态，键 $k_j$ 与值 $v_j$ 来自来源点的当前状态，三者都由可学习的线性投影产生。权重 $\alpha_{ij}$ 决定“这一层从哪个点接收多少信息”；它不是最终的匹配概率。自注意力层中，来源点与目标点位于同一幅图；交叉注意力层中，来源点位于另一幅图。

仍以窗户为例。图内注意力可能让窗角看到门框、屋檐或者其他窗角的相对布局，使两个外观相似的窗角获得不同状态。图间注意力又使它查看另一幅图中哪些点与当前状态相容，以及图中较明确的候选能提供什么线索。下一轮图内注意力继续利用更新过的状态。多轮往返让“这个点长什么样”逐步变成“这个点在当前两幅图的关系中扮演什么角色”。这是一种理解网络能力的例子，论文没有为窗户、门框设立显式检测规则。

每层把收到的消息与原状态拼接，再做残差更新。原文式（3）可写成：

$$x_i^{(\ell+1)} =x_i^{(\ell)} +\operatorname{MLP}_{\ell} \left([x_i^{(\ell)}\Vert m_{E\to i}]\right). \tag{3}$$

奇数层使用图内边、偶数层使用图间边，两幅图对称地处理。残差保留了已有点状态，也让后续层能够叠加新的上下文。原论文使用多头注意力，使不同头可以关注不同的点群关系；展示的注意力图中，有的头关注近邻，有的头关注显著或相似的远处点。

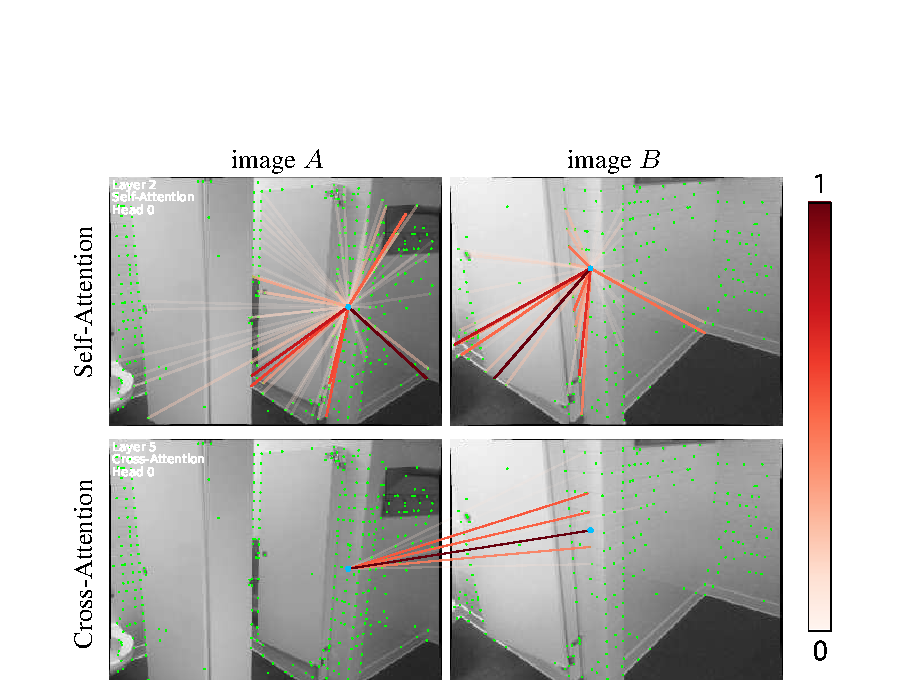

原论文图 4。上排显示同一幅图内部的自注意力，下排显示从一幅图指向另一幅图的交叉注意力；连线颜色越深，表示该注意力头分配的权重越高。

经过 $L$ 层后，网络线性投影得到匹配描述符：

$$f_i=W x_i^{(L)}+b. \tag{6}$$

需要区分 $d_i$ 与 $f_i$。$d_i$ 是前端在单张图中生成的局部视觉描述符；$f_i$ 经过两张图间的交叉注意力，依赖当前待匹配的图像对。同一个 $A$ 点更换另一张待匹配图时，输入描述符可以不变，最终 $f_i$ 却可能改变。SuperGlue 的匹配能力很大一部分来自这种条件化表示。

2.3 几何规律从哪里进入

真实对应点是同一三维点在两幅图中的投影。静态场景下，同一图像对的匹配还受到共同相机运动约束。SuperGlue 没有显式求解这些几何量再回头修正描述符；它将二维位置放入点状态，让图内、图间注意力学习哪些空间与外观关系有助于对应判断，再用几何真值构造监督。论文所说的“学习三维世界与几何变换的先验”应按这条链路理解。

这也限定了它的保证范围。网络可能学到对某些视角、结构和训练分布有效的关系，但注意力权重本身不是基础矩阵或位姿估计。即使匹配满足一对一约束，也不意味着所有点对已经通过了同一个极线几何检验。

3. 无匹配点怎样进入分配问题

有了 $f_i^A$ 和 $f_j^B$，SuperGlue 用内积计算所有候选点对的分数：

$$S_{ij}=\langle f_i^A,f_j^B\rangle, \qquad S\in\mathbb R^{M\times N}. \tag{7}$$

论文没有将这些匹配描述符归一化到单位长度，因此向量模长也可以影响匹配分数。$S$ 是尚未施加一对一约束的评分矩阵；每个点对是否被保留，还要看它与其他点对以及“无匹配”选项如何竞争。

SuperGlue 给 $S$ 加一列和一行，形成 $(M+1)\times(N+1)$ 的扩展矩阵 $\bar S$。右侧一列供 $A$ 中的点选择“在 $B$ 中没有对应”；下方一行供 $B$ 中的点选择“在 $A$ 中没有对应”。新增分数统一设为一个可学习量 $z$，包括右下角：

$$\bar S_{i,N+1} =\bar S_{M+1,j} =\bar S_{M+1,N+1}=z. \tag{8}$$

这两处扩展称为 dustbin。它们不是两个普通关键点，因为一次遮挡可能让许多点同时无法匹配。论文给扩展分配 $\bar P$ 指定如下行、列质量：

$$a=(\underbrace{1,\ldots,1}_{M\text{ 个}},N)^{\mathsf T}, \qquad b=(\underbrace{1,\ldots,1}_{N\text{ 个}},M)^{\mathsf T},$$$$\bar P\mathbf 1_{N+1}=a, \qquad \bar P^{\mathsf T}\mathbf 1_{M+1}=b. \tag{9}$$

每个真实点仍只拥有或需要一个单位的质量；附加行和列分别有 $N$ 与 $M$ 单位的容量。两边质量总量同为 $M+N$，因此运输问题可以同时满足全部行与列。$N$ 和 $M$ 是容量设计，不是网络预测的遮挡点数量。

右下角为什么也需要分数，可以直接算出来。设真实点之间的总匹配质量为 $s=\sum_{i=1}^{M}\sum_{j=1}^{N}\bar P_{ij}$。普通 $A$ 行一共具有 $M$ 单位质量，其中 $s$ 流向真实 $B$ 列，所以剩下 $M-s$ 流向右侧 dustbin。普通 $B$ 列需要 $N$ 单位质量，其中 $s$ 来自真实 $A$ 行，所以还需要下方 dustbin 提供 $N-s$。下方 dustbin 的行和必须是 $N$，因而右下角必须取

$$\bar P_{M+1,N+1}=N-(N-s)=s.$$

若分配是离散的，$s$ 就是真实匹配的对数；若分配是软的，$s$ 是总匹配质量。右下角没有表达一条真实匹配，它只是使两侧无匹配出口的质量守恒。删去扩展行列后，左上角的 $P$ 恰好允许行和、列和小于一，这就是式（1）的部分分配。

4. Sinkhorn 如何把分数变成软分配

现在有了点对分数 $\bar S$，也有必须满足的行列质量 $a,b$。若直接求一个离散的最大权分配，输出会因候选选择而跳变，不便于从匹配监督反向更新前面的网络。SuperGlue 使用熵正则的最优传输，让分配在训练时保持连续。

为了看清求解对象，可以把原文讨论的熵正则问题写为

$$\bar P^* =\arg\max_{\bar P\geq0} \left[\langle\bar S,\bar P\rangle +\varepsilon H(\bar P)\right], \qquad \bar P\mathbf1=a, \quad \bar P^{\mathsf T}\mathbf1=b,$$

其中 $H(\bar P)=-\sum_{ij}\bar P_{ij}\log\bar P_{ij}$。第一项让高分点对获得更多质量；第二项使解保持软值。$\varepsilon$ 的尺度可以吸收到分数中。令 $K=\exp(\bar S/\varepsilon)$，最优传输的缩放形式为 $\bar P=\operatorname{diag}(u)K\operatorname{diag}(v)$。为了使行和、列和分别达到 $a,b$，交替更新：

$$u\leftarrow a\oslash(Kv), \qquad v\leftarrow b\oslash(K^{\mathsf T}u).$$

$\oslash$ 表示逐元素相除。调好行后，列和可能仍不对；调好列后，行和又会变化，于是反复迭代。有限次迭代得到的是对目标边缘质量的近似满足。论文配置使用 100 次迭代，最后删去 dustbin 行列，保留真实点之间的软分配 $P$。

这里有两种不同的“竞争”。注意力阶段，一个点选择从哪些点接收信息，改变自身的匹配描述符；Sinkhorn 阶段，候选点对在行列容量中竞争，改变最终的匹配质量。前者决定分数是否看懂了上下文，后者决定高分候选能否同时成立。论文将 Sinkhorn 称为可微的 Hungarian 算法；更精确地说，它求得的是熵正则化后的软分配，并非直接返回离散的 Hungarian 解。

5. 训练信号与模型规模

训练时需要同时教会网络“配对”与“拒配”。在已知单应变换的图像对上，可以直接把关键点映射到另一张图；在有相机位姿和深度的场景中，可以利用三维重投影构造真值。令 $\mathcal M$ 是可靠对应点集合，$\mathcal I$ 与 $\mathcal J$ 分别是两幅图中可靠判定为无对应的关键点集合。论文式（10）的损失为

$$\mathcal L =-\sum_{(i,j)\in\mathcal M}\log\bar P_{ij} -\sum_{i\in\mathcal I}\log\bar P_{i,N+1} -\sum_{j\in\mathcal J}\log\bar P_{M+1,j}. \tag{10}$$

真匹配被推向真实点对单元，无匹配点被推向相应 dustbin。这样，“拒绝某个点”不是推理末端补上的启发式规则，而是训练目标的一部分。注意力、点对评分与 Sinkhorn 都可微，因此一个错误的最终分配能够反向改变前面产生分数的方式。

论文实验常把 SuperGlue 与 SuperPoint 结合。SuperPoint 的描述符从半稠密特征图双线性采样；为比较匹配器本身，作者通常固定这个描述符前端，只训练 SuperGlue。模型中间维度为 256，使用总共 9 层交替的自注意力与交叉注意力、每层 4 个头，以及 100 次 Sinkhorn 迭代。推理时可以使用置信度阈值筛出匹配，论文给出的阈值是 $0.2$，也可以把软分配置信度交给后续加权位姿估计。

两个阶段都要处理大量点之间的关系。图内注意力涉及约 $M^2+N^2$ 个点对，图间注意力、评分矩阵与每次 Sinkhorn 迭代涉及约 $MN$ 个点对。因此，关键点数量直接影响计算和显存。论文报告 1200 万参数，在 GTX 1080 上处理其室内图像对平均约 $69\,\mathrm{ms}$；该数值取决于硬件、点数和实现，不能视作方法恒定的速度。

6. 实验中分别验证了什么

6.1 单应性估计检验找回匹配的能力

作者用真实图像经随机单应变换和光度扰动形成图像对。已知变换使匹配精度、召回率及角点重投影误差都能计算。所有比较方法使用 SuperPoint 特征，因此结果主要反映匹配器的差别。最近邻互检、PointCN 和 OANet 等方法提供了从手工过滤到学习型内点分类的参照。

原文 Table 1 中，最近邻互检的匹配精度为 $43.8\%$、召回率为 $56.5\%$；SuperGlue 分别为 $90.7\%$ 和 $98.3\%$。这里尤其值得看召回率：一个只在最近邻匹配里判内外点的模型，很难恢复未进入候选集合的真实对应；SuperGlue 从全部点对构建评分矩阵，因而有机会找回它们。

同一实验还分别用 RANSAC 和直接线性变换 DLT 估计单应矩阵，以图像四角的平均重投影误差统计 10 像素阈值内的 AUC。SuperGlue 对应的 AUC 分别为 $53.67$ 与 $65.85$，DLT 在这组受控数据上反而更高。这说明输出点对在该实验中较干净，不意味着所有真实三维场景都可以舍弃鲁棒几何估计。

6.2 室内外位姿检验匹配能否服务后端

室内实验使用 ScanNet。作者依据位姿和深度计算图像重叠，选取较难的宽基线图像对。匹配之后仍使用本质矩阵估计与 RANSAC 求相对位姿；位姿误差取旋转角误差与平移方向角误差中的较大值，并统计在 5°、10°、20° 阈值内的 AUC。这个设计检验的是匹配质量能否改善几何估计，而不是让 SuperGlue 取代后端。

Table 2 的部分结果如下。前三行固定了 SuperPoint 前端，可以直接比较不同匹配器；第四行说明它也能使用 SIFT，不能与前面三行直接归因为同一前端上的匹配器差异。

局部特征与匹配器	ScanNet AUC@20°	匹配精度
SuperPoint + 最近邻互检	36.40	50.4%
SuperPoint + OANet	43.85	74.0%
SuperPoint + SuperGlue	51.84	84.4%
SIFT + SuperGlue	28.67	74.2%

室外实验使用 PhotoTourism，学习型方法在 MegaDepth 上训练，并从训练中去除测试场景。Table 3 中，SuperPoint + SuperGlue 的 AUC@20° 为 $64.16$，匹配精度为 $84.9\%$；SuperPoint + OANet 的 AUC@20° 为 $46.88$。SIFT 搭配 SuperGlue 时也优于表中的 SIFT 匹配基线。室内外证据共同支持这种中间层能够搭配不同类型的局部特征，但增益大小仍依赖图像对和评估协议。

原论文的图 5 把室内与室外的位姿结果画在同一张图中。柱高是 AUC@20°；颜色区分 SIFT 与 SuperPoint 前端，因此应先在同一种前端内比较匹配器。两组中 SuperGlue 都高于相应的最近邻和 OANet 基线。

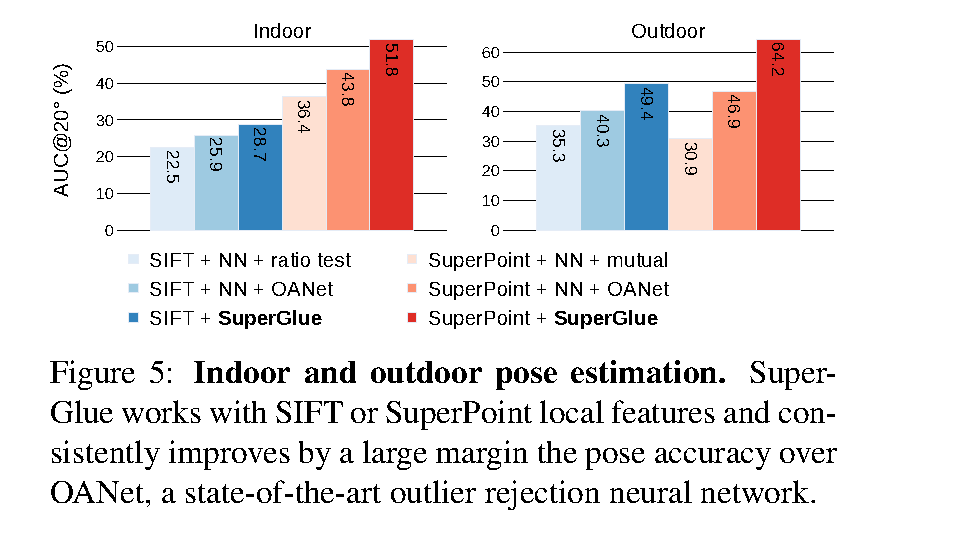

原论文图 5。纵轴为 AUC@20°，分别比较 ScanNet 室内场景与 PhotoTourism 室外场景中的局部特征和匹配器组合。

定量指标概括整体趋势，原论文图 6 展示了具体图像对上的匹配分布。绿色线表示正确匹配，红色线表示错误匹配；三列依次为最近邻加距离阈值、最近邻加 OANet、SuperPoint 加 SuperGlue。可以看到 SuperGlue 在不少室内外例子中保留了更多正确对应，但仍会出现错误连线，所以它的输出仍需要下游几何估计验证。

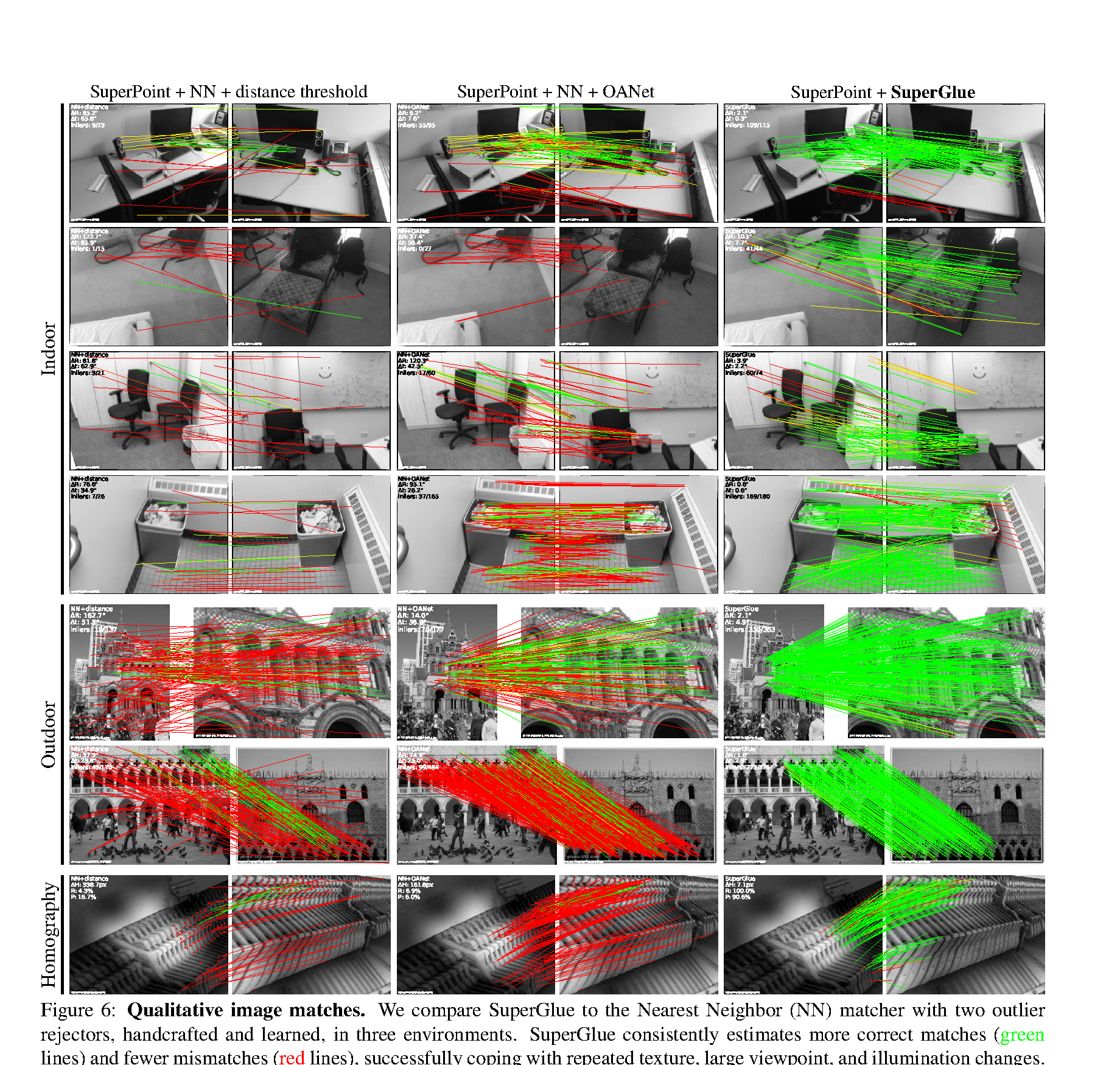

原论文图 6。绿色表示正确匹配，红色表示错误匹配；行分别展示室内、室外和单应性场景。

6.3 消融实验检验上下文和分配各自的贡献

Table 4 在同一室内 SuperPoint 设置下逐个拿掉模块，比单纯比较完整模型更能说明论文思想：

方法	AUC@20°	匹配精度
最近邻互检	36.40	50.4%
无图神经网络，仅保留最优匹配层	38.56	66.0%
去掉交叉注意力	42.57	74.0%
去掉位置编码	47.12	75.8%
缩至 3 层	46.93	79.9%
完整 9 层 SuperGlue	51.84	84.4%

仅保留最优匹配层，精度有提升，位姿 AUC 却只从 $36.40$ 到 $38.56$。加入上下文网络后才出现主要增益；去掉跨图通信或位置编码，性能又下降。一对一约束可以减少候选冲突，但它无法凭空认出重复纹理中的正确点。上下文改善评分之后，分配约束才能在更好的候选之间发挥作用。

论文还报告，若训练时继续对 SuperPoint 描述符网络反向传播，室内 AUC@20° 从 $51.84$ 提高到 $53.38$。这说明中间层与前端可以联合优化；主表中的比较通常固定描述符前端，不能把额外联训带来的收益算作基础匹配器的效果。

7. 方法关系与适用范围

SuperGlue 可以看成把传统流水线里的三个动作连接起来：利用上下文重新表达局部特征，给全部候选点对打分，在整体容量约束下同时决定匹配和拒配。它比“描述符最近邻 + 内点过滤”多出的能力，主要是对当前图像对重新组织候选，而不是只对固定候选做二分类。论文消融也表明，单有分配约束或单有局部相似度都不足以复现完整效果。

这项能力仍依赖前端检测到可重复的关键点。若同一个物理位置只在一幅图中出现，匹配器无法创造缺失的另一端，只能把这个点送入 dustbin。注意力学到的几何先验也不是一条显式极线约束：输出满足软的一对一结构，却不能保证所有点对都符合某个相机运动。因此，真实位姿实验在 SuperGlue 之后仍使用 RANSAC。

论文实验还提醒我们区分三个指标。匹配精度衡量输出中有多少是对的；召回率衡量本可找到的真对应是否被找回；位姿 AUC衡量这些匹配最终是否帮助几何估计。单应性实验突出找回能力，室内外实验检验下游位姿，消融实验说明这些收益来自哪里。把三类证据连起来，才能判断网络是否真正改善了数据关联。

SuperGlue 的核心认识是：局部描述符只提供匹配的初始线索，点的身份还可以由图内结构与另一幅图中的候选共同决定；单个点对的高分也不足以成为最终答案，它还必须与其他点对及无匹配选择共存。注意力解决前一个问题，带 dustbin 的最优传输解决后一个问题。两者协同，构成了这篇论文所说的可学习匹配中间层。

参考资料

• P.-E. Sarlin, D. DeTone, T. Malisiewicz, and A. Rabinovich. SuperGlue: Learning Feature Matching with Graph Neural Networks（PDF）. CVPR, 2020. 文中的模型、参数和实验数据均依据该论文；两点相似度示例及 dustbin 质量推导用于解释原文机制。
