cad2fp

从 CAD 图纸的几何线段到结构化户型 JSON：一条基于限制性三角网 + 区域图规则推理的解析链路

1. 项目信息

处理链路整体分三层。输入层完成格式解析、单位换算、Block 过滤、门 Block 的深度学习分类，得到干净的线段集合。几何层在这些线段上构建限制性三角网，回收外边界，做区域分割，构建邻接图与平行边关系。语义层在图上按规则识别外墙 / 窗户 / 入户门 / 内墙 / 门，并把线段和厚度写成前端使用的户型 JSON。

2. 项目背景

CAD 图纸是建筑户型最常见的原始载体，但它的原生形态是几何线段的集合：没有”墙”、“窗”、“房间”这样的语义标签，也没有拓扑关系。要把这样的图纸接进前端编辑器或做后续的三维展示，必须先做一次”从几何到语义”的解析。这类解析在业内并不新鲜，但公开可用的通用方案大多依赖图层命名约定（WALL、WINDOW 之类），一旦碰到不规范的图纸——图层名任意、双线画法、家具块乱插——识别率就会明显下降。

cad2fp 的定位是一个不依赖图层命名的自动化解析器。 它以几何和拓扑为唯一输入，只对”户型图这种平面结构”做假设：有外墙、有内墙、有窗户成对出现、门是可复用块。不做房间语义识别（卧室 / 客厅），不做尺寸标注还原，也不识别家具位置——这些留给下游或人工。

3. 问题描述

3.1 DXF 输入的三大缺陷

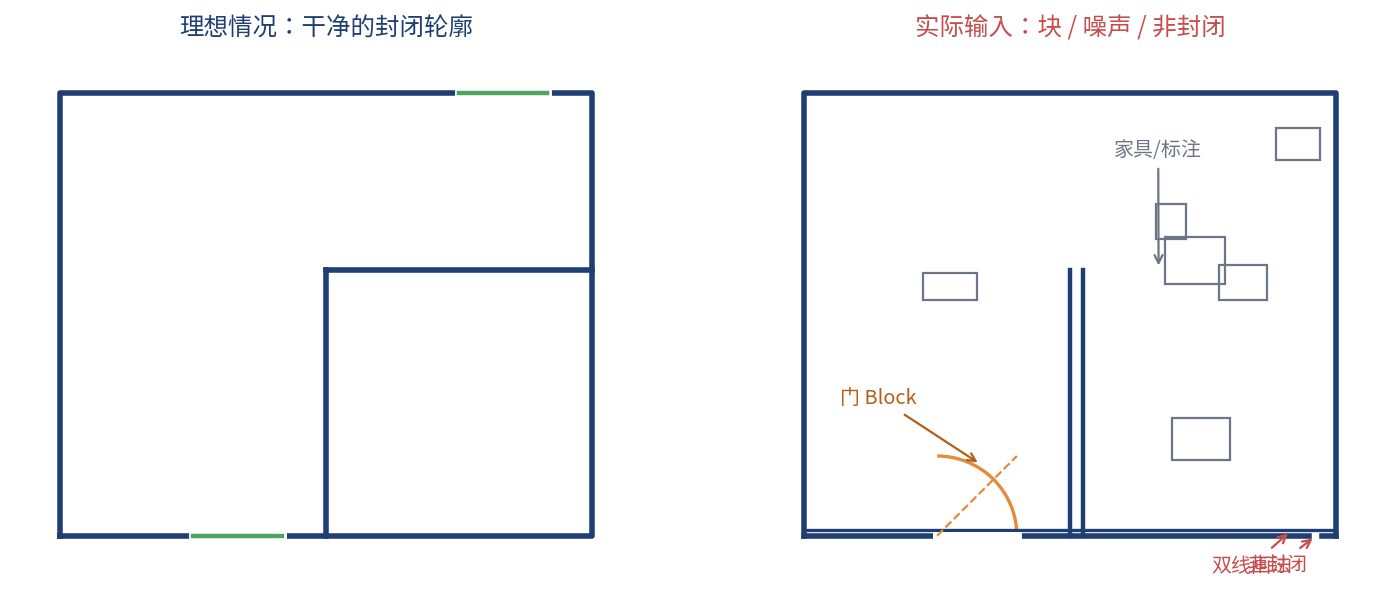

图纸的几何是”画给人看的”，不是”画给算法用的”。 制图人员会用两条平行线代替一堵墙、把家具作为 Block 反复插入、在墙上留一段空隙好放门符号。这些约定对人类阅读没有障碍，但对算法而言意味着：一堵墙有 2–3 条线、场景里散布着几百个来自 Block 的多余线段、外轮廓在门的位置断开且断口大小随图纸而变。

图层命名不可靠。 同一批 DXF 文件里，“墙”这个概念可能出现在图层名 WALL、Q-WALL、墙体、外墙、0 甚至空字符串下。做过 pilot 的方案会依赖关键字匹配，但覆盖率在实际数据集上很快就会打折。

单位与量级不统一。 DXF 支持从毫米到光年的一整套长度单位，头部信息里可能缺失或错误。同时户型图纸有可能包含整栋楼平面，而实际关心的只是其中一户，直接三角剖分会撑爆内存。

3.2 下游看到的具体症状

• 墙不闭合：区域轮廓在门口位置断开，无法用作分割
• 一墙两线：直接把 DXF 的线段当成墙，会出现两条重叠的平行墙
• 家具串扰：家具 Block 的线段被误判为内墙，把房间切成碎片
• 尺寸单位错误：整个场景大小差 1000 倍，网格分辨率无从设定
• 门位置缺失：门符号是 Block，位置只在插入点，没有开口本身的线段

因此需要一个把几何线段升维成”墙 / 窗 / 门 / 房间”语义的解析器，而不是简单的图层过滤脚本。

4. 解决方法

整个 pipeline 的思路是从外向内、从确定到不确定。先解外墙——它是最明显、最不容易搞错的结构；再靠外墙锚定墙厚——这是后续所有阈值的根据；然后按规则识别窗、入户门、内墙，最后处理开口性的门。每一步都缩小下一步的搜索空间。

4.1 前置解析与场景裁剪

DXF/DWG 由 libdxfrw / libredwg 解成原始几何。DWG 先在启动时转成 DXF 再走同一条链路，这样解析代码只需要面对一种格式。DXF 的 Block（可复用的图元组合，通常是家具、门、卫浴）会被单独拎出来，只保留它们的线段本身，不参与后续的三角剖分与区域分割——这些线段大多和主体墙无关，混进来只会加噪。

单位处理支持自动识别和外部覆盖。 DXF 头部会声明本文件的长度单位（英寸、毫米、米等），但工程里也见过声明错误的图纸，所以命令行保留一个”传 -1 表示自动识别，非 -1 表示强制指定”的开关。所有数据在进入几何阶段前统一换算到米。

场景裁剪基于线段的包围盒。 对所有主体线段求包围盒得到实际关心的场景范围，超过 1000 m² 直接拒绝——不是能不能算，而是从户型语义上讲已经不是”一户”了。落在包围盒之外的 Block（例如整栋楼的其他单元）会被删除。

门 Block 的过滤走一个小分类模型。 家具、门、卫浴都是 Block，只有门在下游有用。这里没有依赖 Block 的名称（同样不可靠），而是把每个 Block 光栅化成 64×64 的二值图，喂进一个专门训练的二分类模型（门 / 非门），把非门 Block 全部丢掉。这样后续找门的时候，候选集里都是真正长得像门的东西。

4.2 限制性三角网与外边界提取

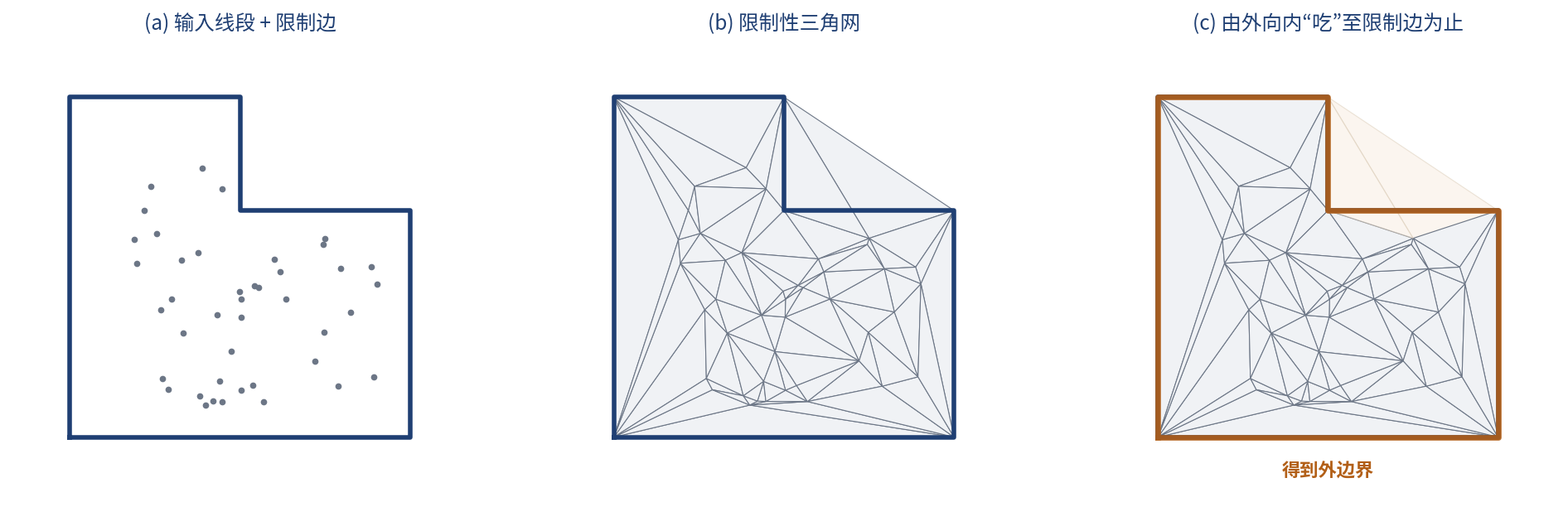

动机。 户型图最外层由若干条线段构成一个理论上封闭的多边形，但现实里可能有小的缺口（例如入户门位置断了 5 cm）。直接用图像形态学的轮廓提取方法容易在缺口处漏水；用图上的最短环拟合又对噪声敏感。限制性三角剖分（Constrained Delaunay Triangulation）是一个折中：所有输入线段作为限制边强制出现在剖分结果里，缺口自然由三角形补上，之后把”没有限制边支撑的三角形”从外向内逐个吃掉，最后剩下的是一个可靠的封闭区域。

做法。 先把所有主体线段作为限制边送入 CDT，得到覆盖整个场景包围盒的三角网。然后从边界（外接矩形边）出发做 BFS：一个三角形能被吃掉，当且仅当它与外部相连的边不是限制边。吃到某条边和某条限制边共线时，视同吃到限制边——这是对付”轮廓延长线”的容错处理，也是对付图纸未闭合的关键。剩下的三角形集合的外轮廓就是外墙的外边界多边形。

在这一步同时做了两件辅助工作：把三角网栅格化后的图像做一次区域生长分割，得到”每个三角形属于哪个空间区域”的初步归属；对相邻的狭长三角形做类别合并，避免细碎三角形把一个区域切成很多小块。

4.3 区域分割与关系图构建

动机。 走到这里，场景已经被切成若干个由限制边围出的多边形区域。墙、窗、房间、门在这个视角下都是”某种形状特点的区域”。如果能把区域之间的邻接关系表达成图，很多”是不是窗户”、“是不是内墙”的问题就变成了图上的属性查询。

做法。 每个区域记录以下属性：面积、周长、外轮廓多边形、简化后的多边形、区域内平行边关系图、内接矩形短边长度的最大值（用来判断”是不是薄条”）、中心线（由内部平行的两条轮廓边生成）。区域间构建邻接图：两个区域若共享至少一条内部三角形边，即为邻接，边上记录共享长度、边数、以及一个 5×5 的类别转移概率矩阵（用于早期做 MRF 松弛，最终没有采用）。

平行边关系单独建图。 一个区域内部的轮廓边如果两两平行、距离落在墙厚合理范围（3 cm–51 cm），就在这两条边之间连一条平行边，边权是它们的距离。这张图直接决定了后面”这个区域是不是一堵墙”、“墙厚是多少”等一系列判定。

4.4 外墙厚度、窗户与入户门

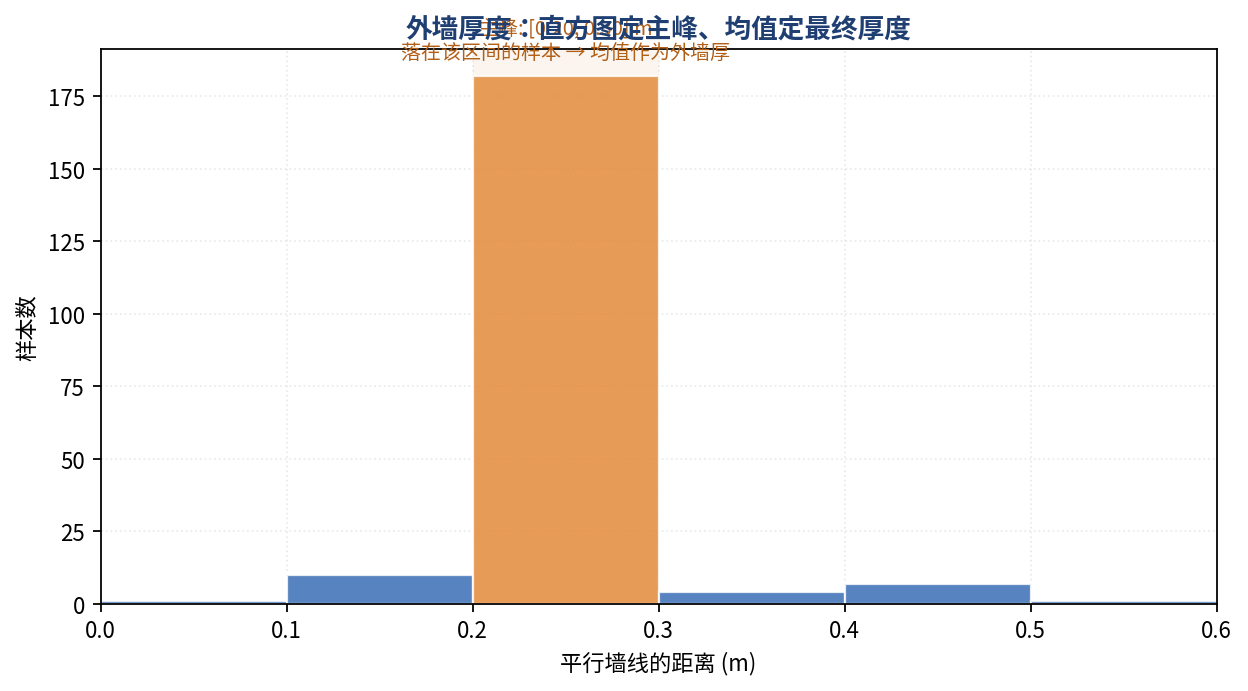

外墙厚度用直方图定主峰、峰内均值定最终值。 沿外边界多边形每条边所在的区域，把它的平行边距离都投票到 [0, 0.6 m] 的直方图里，桶宽 0.1 m。取样本数最多的桶作为墙厚的粗定位，再对落在该桶内的样本求均值，得到外墙厚度。**用中位数或直方图峰值区间而不是全局均值，是因为家具的双平行线、装饰性线段会带来大量偏离主分布的噪声值，均值会被它们拖偏。**内墙厚度用外墙的一半作为默认值，等实际找到内墙时再基于该内墙自己的平行边关系细化。

窗户的判定是一套邻接图上的规则。一个窗户在 DXF 里的画法是两到三条平行线并排，所以窗户在区域视角下必然对应两个或以上相邻区域，它们共享一条较长的邻接边、周长和中心线长度都接近、彼此的中心线平行、且都邻接同一个”更外面的”区域（也就是墙面）。具体的判定按以下顺序做条件筛选：

1. 两个区域中心线总长都超过窗户最小宽度（默认 0.4 m）
2. 两者周长差异比例小于 30%
3. 两者中心线长度差异比例小于 30%，且中心线长度和它们的共享边长度差异比例小于 30%
4. 存在至少一对近似平行的中心线
5. 存在共同的邻居区域
6. 在共同邻居里，与两个候选区域的邻接都是”短边、单条”（长度小于平均墙厚），即候选窗户是被同一堵墙”夹住”的

满足全部六个条件的区域对被合并为一个窗户 pattern，多个 pattern 相互连通再一次合并，最终一个 pattern 对应一扇窗。这套规则的好处是没有可调的模型参数——除了窗户的合理宽度和平行角度阈值，其余都是相对量。

入户门在外墙上做打分。 沿外墙中心线的每一段，若长度落在门的合理宽度（0.55–1.5 m）内且不属于窗户区域，就参与打分。打分函数看三个信号：所在区域是不是有”房间”特征（内接大三角形短边超过 0.8 m）、是不是一个纯粹的插入 Block 区域、以及它是不是四边形且只含一条中心线。三种情况分别对应 1.0、0.5、0.25 的分数，最高分即为入户门位置。入户门只找一个——户型图里通常也就一个。

4.5 内墙、门与户型 JSON

内墙识别用”薄区域 + 迭代扩展”策略。 满足以下条件的区域是内墙的候选：内接矩形短边长度落在 [minWallThickness, maxWallThickness] 之间（默认 0.08–0.51 m）；至少有一条中心线；至少和一个已识别的墙面或窗户相邻。迭代的意义在于”墙面识别可以传播”——第一轮识别到的内墙会作为下一轮判定”是否与墙邻接”的种子，直到没有新的内墙冒出来。这样一个 T 形结构的内墙不会因为初始时它只连着房间而被漏掉。

内墙在迭代中还有几个反例过滤：所有邻居都是房间的孤立薄区域不算内墙（多半是家具的柜体轮廓）；四边形且只连接两个墙面的矩形角落区域不算内墙（多半是墙角的三角带）。

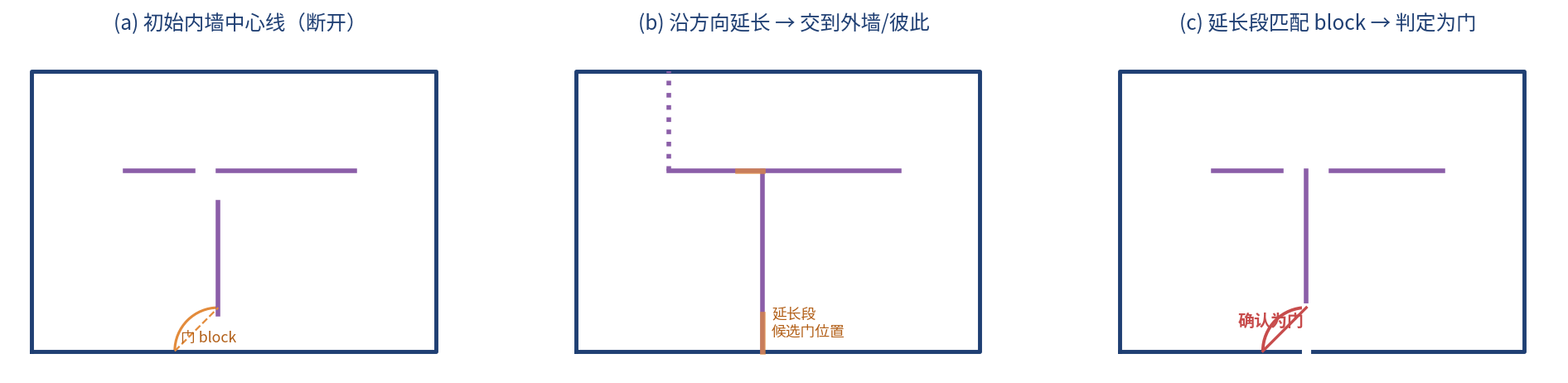

内墙中心线做两次延长。 第一次延长处理的是内墙自身之间的连通——两条平行且共线的短内墙如果端点距离小于外墙厚度，就沿方向合并；然后所有内墙沿正反两个方向延长到外墙或其他内墙上，让整体成为一张封闭的图。第二次延长比第一次的距离长一些（等于门的最大宽度），专门用来暴露”因为有门而缺失的墙段”——那些原本应该有墙但被门开口打断的位置，通过延长会显式出现在结果里，这些延长段就是后面要判定为门的地方。

门的识别把延长段和门 Block 做匹配。 前面已经用分类模型选出了所有门 Block，每个门 Block 内部两条线段的几何关系（互相垂直 + 45° 对角）会被拟合出一条”门开口所在直线”和一条”门旋转朝向”。用这条门开口直线去和延长段做重合匹配：如果延长段和它平行、距离小于外墙厚度的 80%、长度接近门宽，就把这段延长认作门。旋转方向（左开 / 右开）也从 Block 的几何关系里推出来，供前端渲染门的开启动画。

户型 JSON 是最后一步。 内墙用来切断外墙，得到一段段的墙线；窗户和门都对齐到最近的墙线，并记录所属墙的引用。点、墙、门窗都用 UUID 标识，坐标以场景中心为原点做一次平移，Y 轴翻转以匹配前端坐标系。厚度单位从米换算成毫米，因为前端历史约定如此。

4.6 中间可视化：区域分类

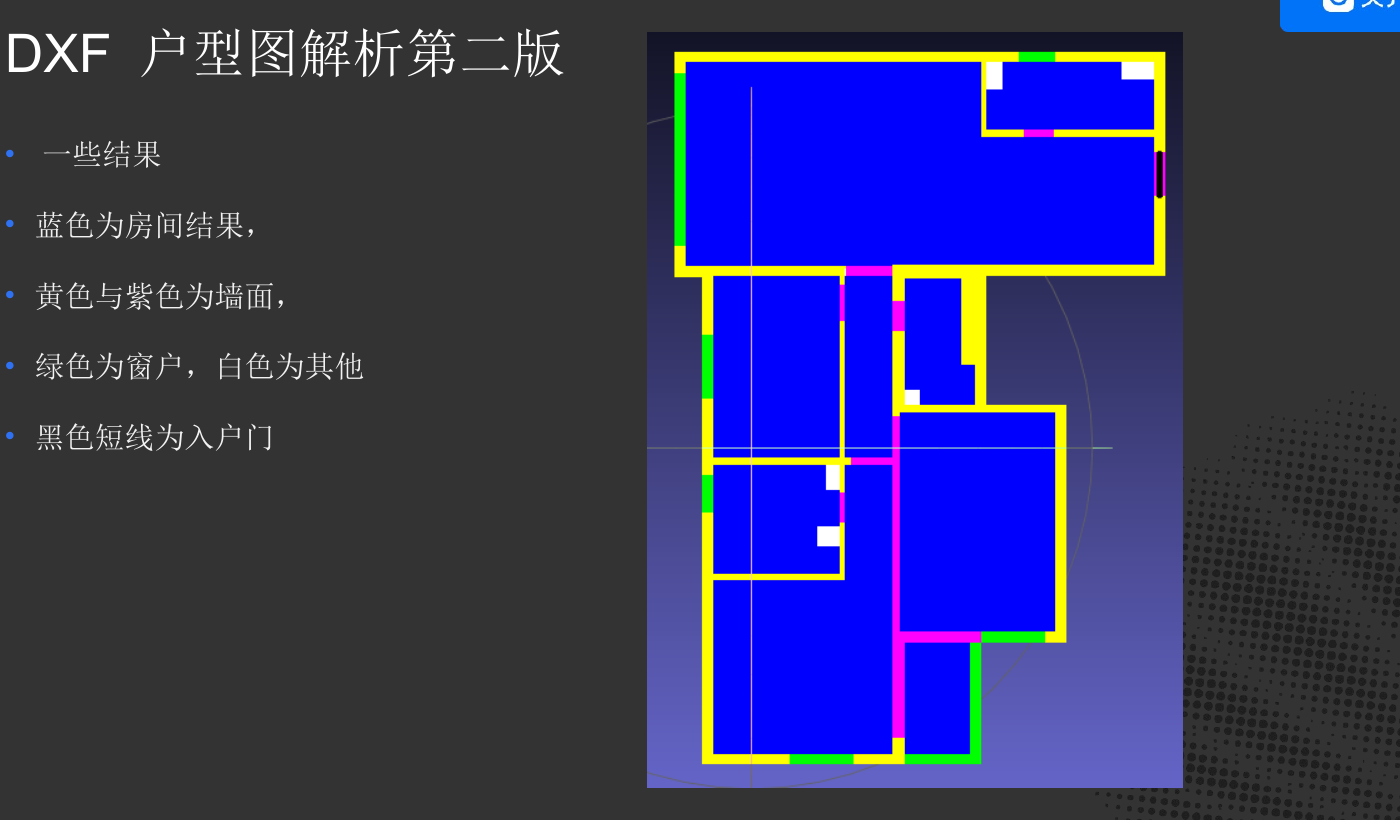

在把最终 JSON 生成出来之前，管线内部会保留一张”区域分类”的可视化：蓝色是房间、黄色和紫色是墙面（分别对应外墙和内墙）、绿色是窗户、红色/黑色短线是入户门、白色是未定类。这张图在联调阶段用来判断问题出在哪一层——如果窗户漏了，是 pattern 判定错还是墙厚估计偏；如果房间被切碎，是区域分割偏还是内墙误增。管线里的每一步都有类似的中间产物落盘，只在 debug 模式打开。

4.7 端到端效果示例

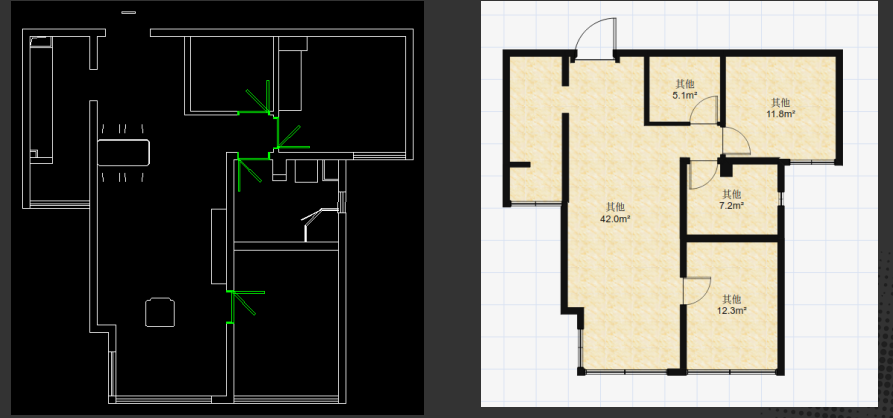

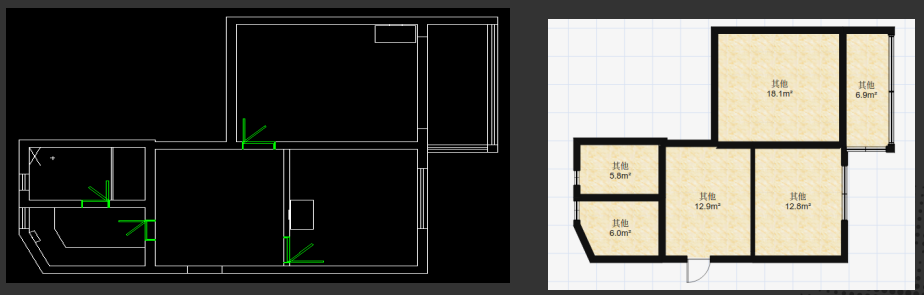

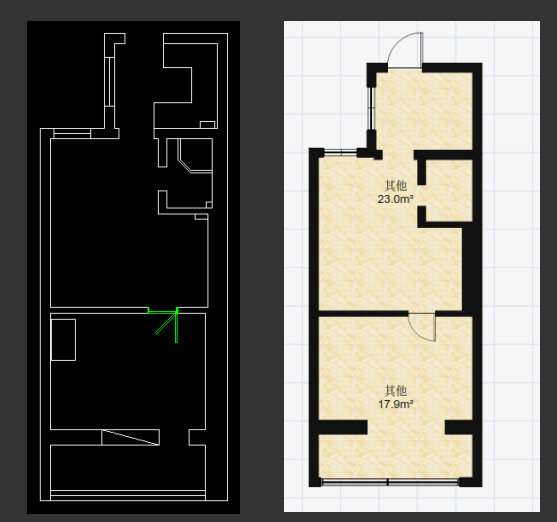

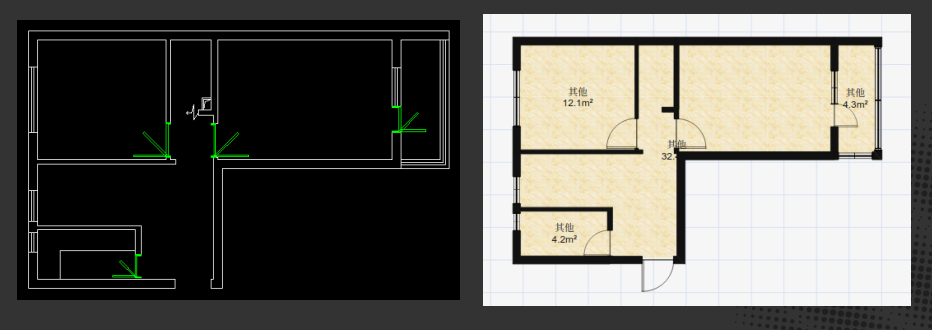

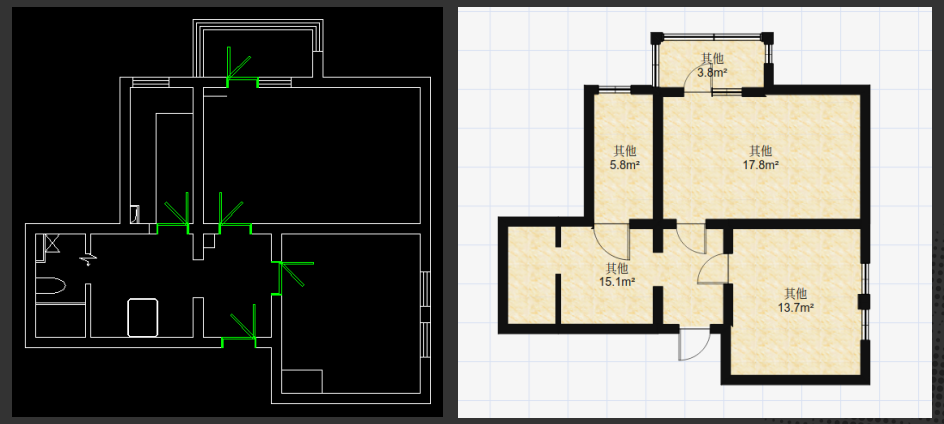

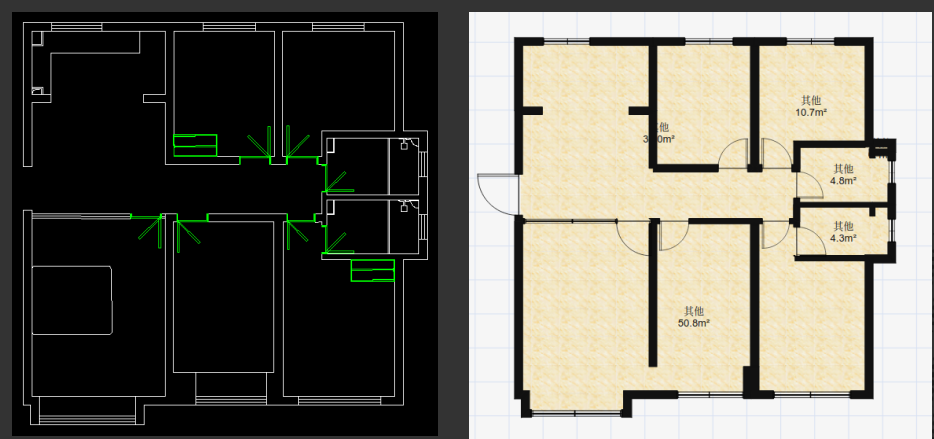

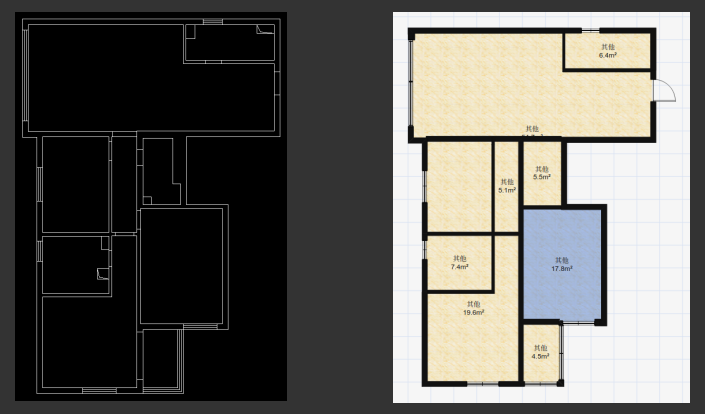

下面 8 组是从测试集里挑出的 CAD 原图（左）和 cad2fp 生成的户型（右）配对。样本按结构从简单到复杂排列，涵盖矩形户型、L 形、多房间、多门、异形外轮廓等典型形态。

以典型的 60–120 m² 户型为基准，主观量化的口径如下：

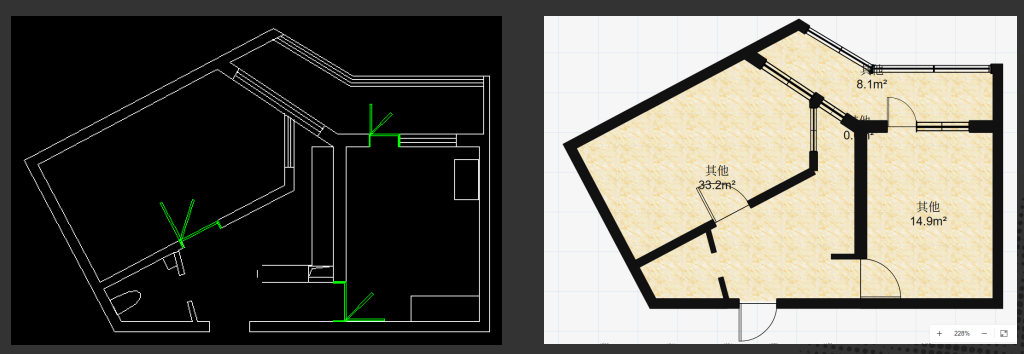

从样例上可以看到几处一致的表现和局限：外墙轮廓的还原稳定，即使非正交、斜边、凸凹形状也能保持一致的墙线走向和厚度；内墙的位置和厚度大多与原图相符，个别短内墙会因为延长与外墙相交时角度过窄被切掉；门和入户门的位置定得住，但门开启方向偶尔会翻转（依赖 Block 拟合的对角线方向判定，图纸风格不同时会有偏差）；斜墙户型的外墙识别没有问题，斜方向的窗户会被识别为普通线段而不是窗——这是当前的一个已知短板，规则里只覆盖了近乎水平/垂直的墙面情形。

5. 总结

从几何到语义的核心不是模型，而是层级化的规则串联。 门是最不确定的，如果先解门，任何噪声都会让后面的墙识别失败；反过来，先把外墙定死，再靠外墙定墙厚，靠墙厚定窗户的合理形状，靠窗户排除后再找入户门，每一步都在给下一步降噪。这条链路里几乎没有神经网络，只有一个分类门 Block 的二分类小模型——它在链路里的位置也是用来降噪（把家具从候选门里剔除），而不是直接输出门位置。

限制性三角网是一把万能钥匙。 对户型这种”由线段围出的封闭区域”，CDT 一次剖分同时解决了外边界回收、区域分割、区域邻接、平行边关系四件事，而后续所有语义识别都在这四张图上做规则查询。相比先做像素级栅格分割再回矢量的路线，几何精度和拓扑一致性都更好。

厚度用直方图峰而不是均值。 户型图纸里少数派离群值几乎总是存在——一根装饰线、一段家具轮廓、一处画错的双线。用直方图定主峰再在主峰内求均值，是一种代价极小的鲁棒统计，在工程实践里比中位数更容易解释，也比 M-estimator 更好写。

可能的后续方向：

• 门识别当前依赖门 Block 的完整性，缺 Block 或者门画法非常规时会漏掉；一个可能的兜底是在内墙延长段上直接做形状分类
• 房间语义（卧室 / 客厅 / 厨房 / 卫生间）当前完全不解，若下游需要，可以在语义识别层之后接一个基于面积、朝向、邻接门窗特征的分类器
• 支持带电梯井、公摊区域的整层图纸，需要放宽”单户 ≤ 1000 m²”的硬限制，并对多户拆分做前置处理
